VCV Rack 解説 その6 ~デフォルトパッチを使おう!MIXERモジュール編~

0からのシンセサイザーのくりっぱーことKurippertronixxx@Kurippersynthです。





これから自分の学びも兼ねて無料で使えるオープンソースのヴァーチャルモジュラーシステムのVCV Rackhttps://vcvrack.com/)の使い方を書いていこうと思います。





f:id:Marronfieldsproduction:20190819030103j:plain





 今回は入力された音の波形をグラフィカルに表示する【MIXER】について書いていこうと思います。





f:id:Marronfieldsproduction:20190711145256j:plain





f:id:Marronfieldsproduction:20190711144515j:plain

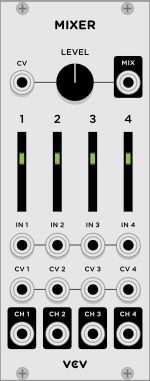

…見てのとおりミキサーです笑





モノラル4チャンネルの入出力があります。





パンもミュートもない、かなりシンプルな仕様ですね。





シンセの音出したいだけならこれで十分です。





入力

【CV】

マスターレベルに信号を送ります。

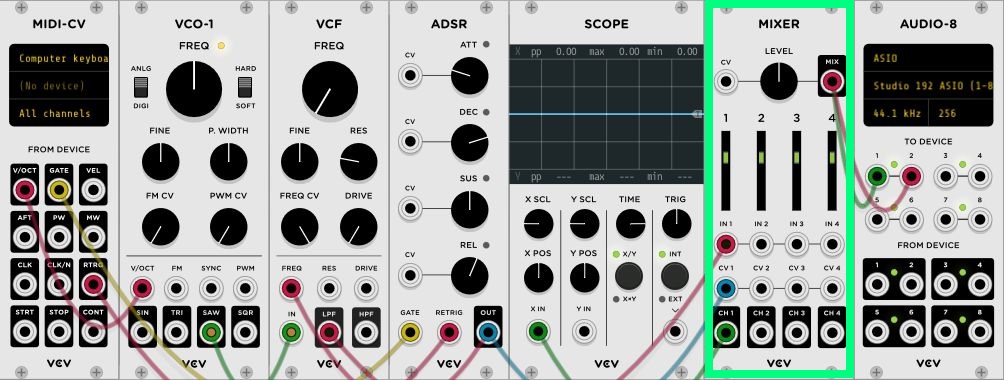

テンプレートではAUDIO-8TO DEVICE1/2に送っています。





【IN1~4】

音声信号を受けるセクションです。

テンプレートではVCFLPFからの信号を受けています。





【CV1~4】

CV信号を受けるセクションです。

テンプレートではADSROUTからの信号を受けています。





出力

 【CH1~4】

チャンネル1~4の信号を出力します。

テンプレートではSCOPEに出力されています。





【MIX】

ミキサーのメインミックスを出力します。

テンプレートではAUDIO-8に出力されています。





やりたいことが増えてくるとモジュールが増えるのでそうなったら別のミキサーモジュール使うのがいいと思います。







ではまた次回!
